Description

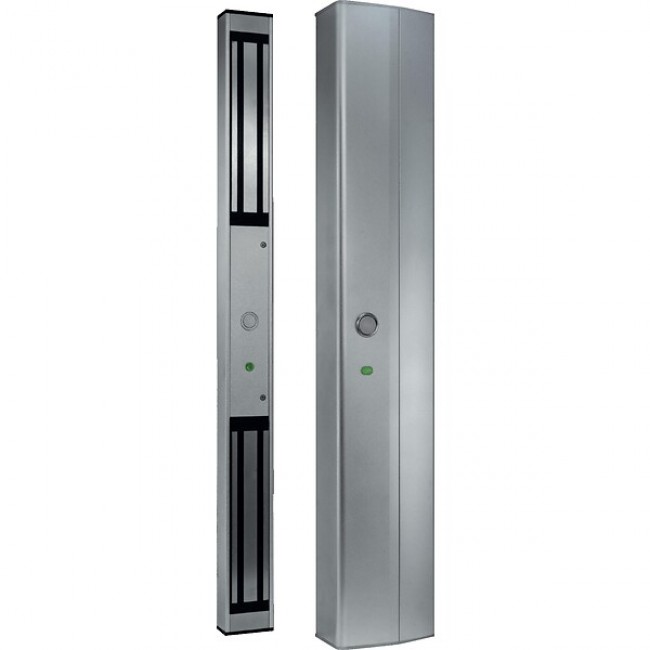

Cette ventouse électromagnétique en version double EMDH600X de IZYX permet de créer un contrôle d’accès pour une habitation telle qu’un immeuble, ou encore tout type de lieu avec vocation à recevoir des visiteurs.

Elle s’installe aussi bien sur une huisserie métallique que huisserie bois. Son principe est un fonctionnement à rupture (verrouillé sous tension).

L’ensemble est composé d’une ventouse électrique qui est fixée sur le dormant de la porte ainsi qu’un bandeau poignée fixé sur la porte elle-même.

Un bouton poussoir pour la décondamnation du système est intégré dans le bandeau, à l’intérieur. Ce bouton est amovible et peut être remplacé par un détecteur de présence sécurisé (non fourni).

Cette ventouse sur profil poignée dispose d’une temporisation ajustable sur une plage de 0 à 9 secondes. Une LED rouge/verte permet de signaler l’état ouvert/fermé.

Bien que la pose est simplifiée grâce au gabarit et aux câles fournis avec le bandeau, nous vous invitions à privilégier l’installation de cet ensemble par un professionnel qualifié en serrurerie et installations électriques.

Information sur la puissance de l’alimentation

Pour un bon fonctionnement, il faut s’assurer que la source d’alimentation a une puissance disponible supérieure à celle demandée par l’électro-aimant.

Si la source d’alimentation destinée à alimenter l’électro-aimant a moins de puissance que celle demandée par celui-ci, la force de la ventouse sera moindre que celle spécifiée dans les fiches techniques.

Influence du câblage

La résistance du câblage s’ajoute à la puissance demandée par la bobine de la ventouse.

Si le câblage est très long, l’aimant va perdre de sa puissance par rapport aux valeurs du fabricant. C’est pourquoi il faut installer l’alimentation le plus près possible de la ventouse.

Adaptée DAS	Non
Avec contreplaque	Oui
Avec temporisation	Oui
Bouton poussoir intégré	Oui
Consommation en 12 V DC	920 mA
Consommation en 24 V DC	460 mA
Finition	Argent
Force	600 kg
Indice de protection	IP 54
Largeur totale	92 mm
Longueur totale	600 mm
Marque	IZYX
Nombre de ventouse sur profil poignée	2
Profondeur totale	58 mm
Tension AC/DC	12/24 V DC
Type de pose	En applique
Type de ventouse	Sur profil poignée
Code fabricant	EMDH600X
