Description

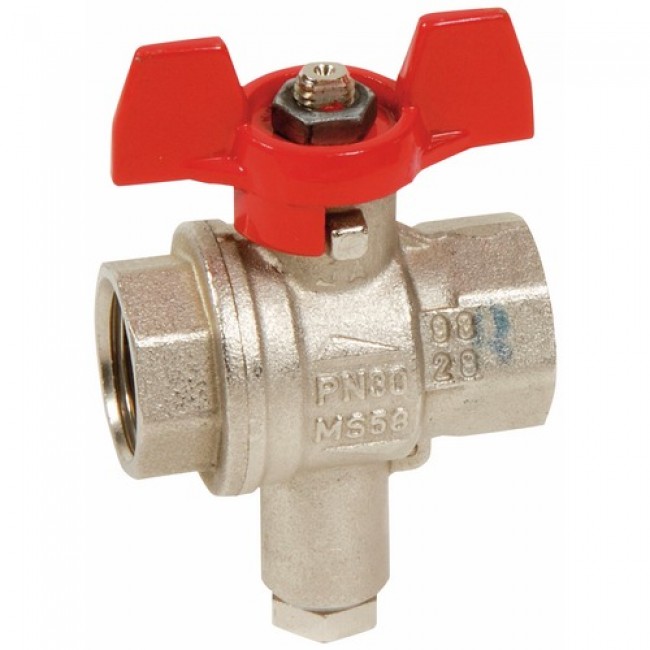

Vanne à sphère laiton avec porte-sonde

Spéciale Comptage d’Énergie | Chauffage & Climatisation

Cette vanne est spécifiquement conçue pour intégrer une sonde de température directement au cœur du flux hydraulique. Elle permet ainsi une mesure de calories (ou frigories) extrêmement précise, sans nécessiter de doigt de gant supplémentaire, tout en conservant un passage intégral pour ne pas freiner le débit.

• Porte-sonde intégré : Filetage standard M10x1 permettant d’accueillir la plupart des sondes de compteurs d’énergie thermique du marché.
• Fiabilité technique : Équipée d’un axe inéjectable et d’un presse-étoupe en PTFE, garantissant une sécurité totale contre les fuites et une grande durabilité mécanique.
• Zéro perte de charge : La conception en passage intégral assure que le fluide circule sans restriction, ce qui est crucial pour le bon équilibrage des réseaux de chauffage.
• Système anti-fraude : Présence d’un trou de plombage sur la manette pour sécuriser l’installation et empêcher toute manipulation non autorisée de la sonde.
• Polyvalence thermique : Utilisable sur une large plage allant de -10 °C à +90 °C, convenant aussi bien aux réseaux d’eau glacée qu’aux circuits de chauffage.

Contrairement aux installations avec piquages déportés, la vanne porte-sonde place le capteur de température au milieu du passage de l’eau. Cela garantit une réactivité immédiate du compteur aux variations de température, essentielle pour une facturation précise des charges de chauffage.

L’utilisation de cette vanne permet d’isoler le circuit tout en laissant la sonde en place, ou de remplacer la sonde sans avoir à vidanger une grande partie de l’installation si elle est placée sur le bon segment de réseau.

Avec une résistance à 16 bar, elle convient parfaitement aux installations collectives (immeubles, bureaux) où les pressions statiques peuvent être élevées.

Applications types

• Installation de compteurs de calories individuels en habitat collectif.
• Sous-comptage dans les réseaux de chauffage urbain.
• Systèmes de climatisation par eau glacée.
• Plateformes de régulation thermique.

Le conseil du pro : Lors de l’insertion de la sonde dans le filetage M10x1, veillez à utiliser le joint d’étanchéité spécifique fourni avec votre compteur d’énergie pour garantir une étanchéité parfaite sans écraser le filetage.

Emboîtement	Femelle – Femelle
Finition	Brut
Marque	SFERACO
Matériau	Laiton
Pression nominale	16 bar
Température de service	-10 / +90 °C
Type de commande	Manette papillon
Usage	Chauffage, Climatisation
Code fabricant	9811005 9811004
Filetage entrée(mm)	15×21 20×27
Filetage sortie(mm)	15×21 20×27
