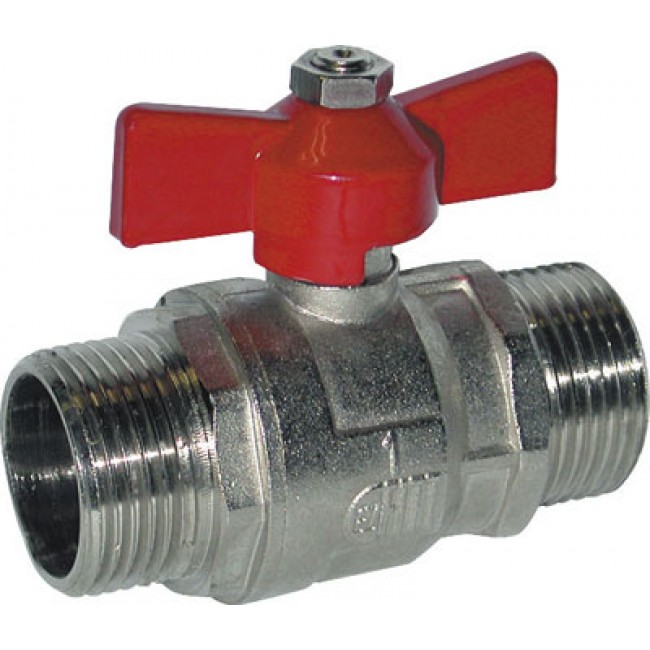

Vanne à Boisseau Sphérique Papillon MM | EZFITT

Compacité maximale et haute pression pour installations exiguës

Cette configuration Mâle/Mâle (MM) avec commande par papillon est spécifiquement conçue pour les espaces où chaque centimètre compte. Elle est idéale pour être installée directement sur des nourrices, des entrées de pompes ou en bout de ligne avant un raccordement par écrou tournant.

Son passage intégral garantit que la performance de votre réseau reste optimale.

• Format « Ultra-Compact » : La poignée papillon évite l’encombrement d’un grand levier, permettant l’installation dans des coffrets étroits ou des placards encombrés.
• Double filetage extérieur : Permet un raccordement direct sans mamelon supplémentaire, idéal pour faire la jonction entre deux éléments femelles (vannes, collecteurs, flexibles).
• Débit total (Passage intégral) : Aucune réduction de diamètre à l’intérieur de la sphère, ce qui élimine les pertes de charge et les risques de sifflements hydrauliques.
• Robustesse PN32 : Malgré son petit format, elle supporte une pression de 32 bar, offrant une sécurité bien supérieure aux vannes papillon standards (souvent limitées à PN16).
• Manœuvre souple : Sièges en PTFE (Téflon) pour une étanchéité parfaite et une rotation sans point dur.

C’est la vanne de prédilection pour équiper les entrées de collecteurs de chauffage. Le filetage mâle se visse directement dans le corps du collecteur, et la poignée papillon permet de manipuler la vanne sans gêner les départs des tubes PER ou Multicouche situés juste à côté.

En utilisant une vanne double mâle, vous supprimez souvent le besoin d’un mamelon double entre deux pièces femelles. Moins de raccords signifie moins de joints à réaliser, une installation plus rapide et un risque de fuite statistiquement plus faible.

La poignée papillon est moins sujette aux chocs accidentels que la manette longue. Dans une buanderie ou sous un évier, elle ne risque pas d’être accrochée par un panier ou un objet, ce qui pourrait modifier par erreur l’état du circuit.

Le conseil de l’expert : Lors du montage d’une vanne MM, veillez à bien maintenir le corps de la vanne avec une clé plate sur les plats prévus à cet effet lors du serrage, pour éviter de forcer sur l’axe de la poignée.

Applications types

• Raccordement de nourrices de distribution sanitaire ou chauffage.
• Isolation de circulateurs de chauffage.
• Montage sur groupes de filtration d’eau.
• Installation sur réseaux d’arrosage avec flexibles.

Emboîtement	Mâle – Mâle
Finition	Nickelé
Marque	EZFITT
Matériau	Laiton
Pression nominale	32 bar
Raccordement	À visser
Type de commande	Manette papillon
Usage	Sanitaire
Code fabricant	29254 29252 29251 29253
Filetage entrée(mm)	12×17 15×21 20×27 26×34
Filetage sortie(mm)	12×17 15×21 20×27 26×34
