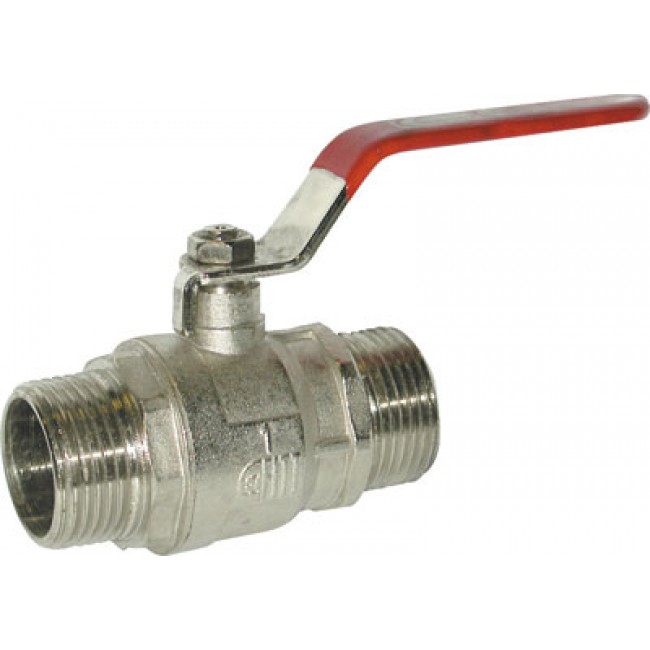

Vanne à Boisseau Sphérique MM | EZFITT

Passage intégral PN32 : La performance en version double filetage extérieur

Cette configuration Mâle/Mâle (MM) est particulièrement appréciée pour le raccordement de circulateurs, de collecteurs ou pour l’insertion de vannes dans des ensembles de tuyauterie compacts.

Son architecture en passage intégral assure un flux libre et puissant, sans aucune zone de rétention ni perte de débit.

• Débit maximal : La conception en passage intégral garantit que le diamètre de passage de la sphère est identique au diamètre nominal du tube, éliminant toute perte de charge.
• Haute résistance (PN32) : Une capacité de résistance à la pression nominale de 32 bar, offrant une robustesse supérieure pour les réseaux soumis à des chocs hydrauliques.
• Montage direct : Ses deux filetages extérieurs permettent un vissage direct dans des écrous tournants ou des taraudages femelles, réduisant le nombre de mamelons intermédiaires.
• Fiabilité à long terme : Sièges en PTFE (Téflon) pour une étanchéité constante et une manœuvre souple du levier, même après une longue période d’inactivité.
• Protection anticorrosion : Corps en laiton nickelé de haute qualité, résistant à l’oxydation et aux agressions extérieures.

La version Mâle/Mâle permet souvent de supprimer des raccords de jonction (type mamelons doubles). C’est le choix privilégié pour les départs de collecteurs de chauffage ou le raccordement de flexibles, permettant de gagner de précieux centimètres dans les coffrets ou gaines techniques.

Avec une certification PN32, cette vanne est conçue pour durer. Elle supporte des contraintes mécaniques et de pression bien au-delà des standards domestiques habituels (généralement PN16 ou PN25), garantissant une installation sans fuite pour de nombreuses années.

Le levier permet une coupure instantanée du réseau. Sa butée mécanique intégrée évite tout forçage sur l’axe, prolongeant ainsi la durée de vie des joints toriques internes.

Le conseil du pro : Lors de l’installation sur un filetage mâle, veillez à ne pas mettre trop d’épaisseur d’étanchéité (téflon ou filasse) au début du filet pour faciliter l’amorce du vissage et éviter de déformer le raccord femelle récepteur.

Applications types

• Raccordement de collecteurs (nourrices) de chauffage ou sanitaire.
• Liaison entre flexibles et tuyauteries fixes.
• Systèmes de filtration et traitement d’eau.
• Équipements de pompage et groupes de surpression.

Emboîtement	Mâle – Mâle
Marque	EZFITT
Matériau	Laiton
Pression nominale	32 bar
Type de commande	Levier plat
Raccordement	À visser
Usage	Sanitaire
Code fabricant	29226 29225 29221 29223 29224 29222 29227
Filetage entrée(mm)	12×17 15×21 20×27 26×34 33×42 40×49 50×60
Filetage sortie(mm)	12×17 15×21 20×27 26×34 33×42 40×49 50×60
