Description
Cette crémone serrure est un modèle de crémone serrure automatique, qui sert à équiper ou à rénoverune porte en bois ou en PVC.
La gamme Fercomatic est équivalente dans toutes les dimensions à la gamme Europa. La seule pièce différente est la gâche.
Une crémone Fercomatic est automatique : les galets remontent dans leurs logements (gâches) en claquant la porte ; au contraire de la gamme Europa qui demande un quart de tour de béquille pour remonter les galets.
Cette crémone comporte deux galets réglables de diamètre 11 mm, de hauteur 9 mm, de course 18 mm, un pêne demi-tour sortie 10 mm et un pêne dormant central sortie 13 mm.

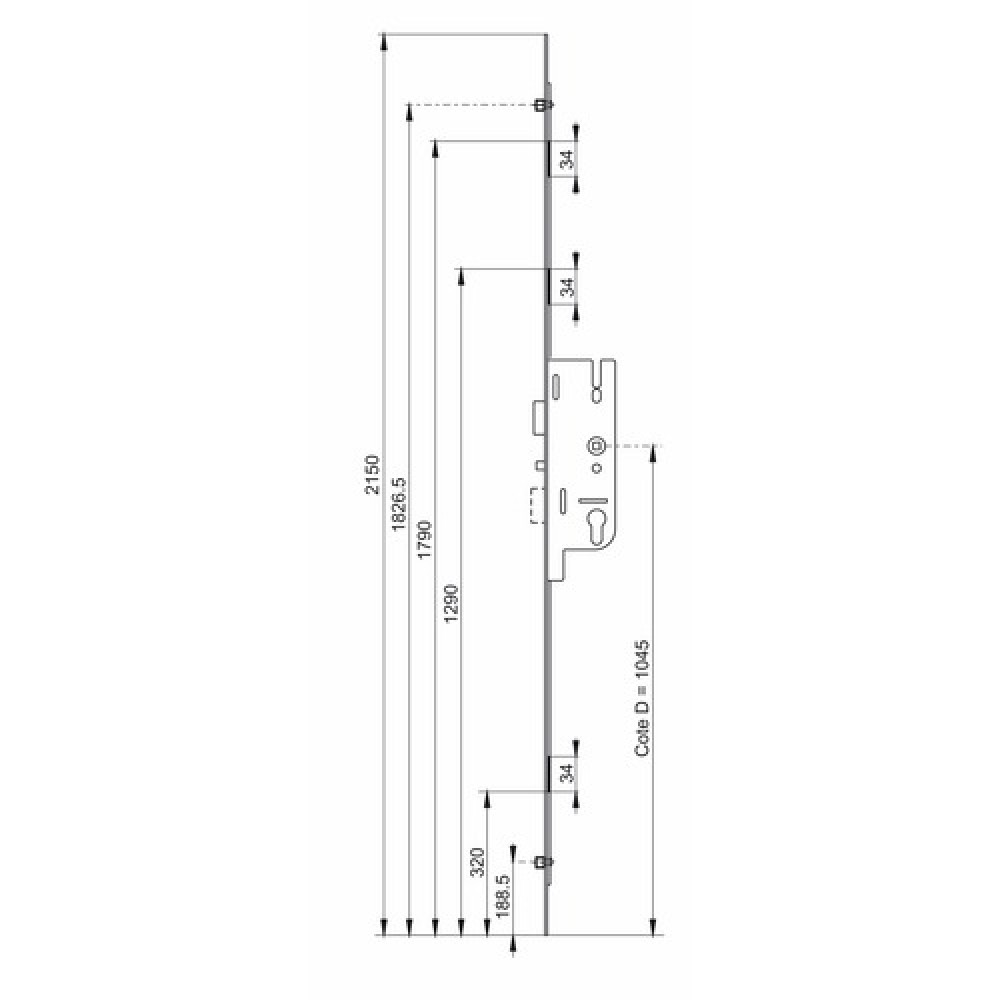

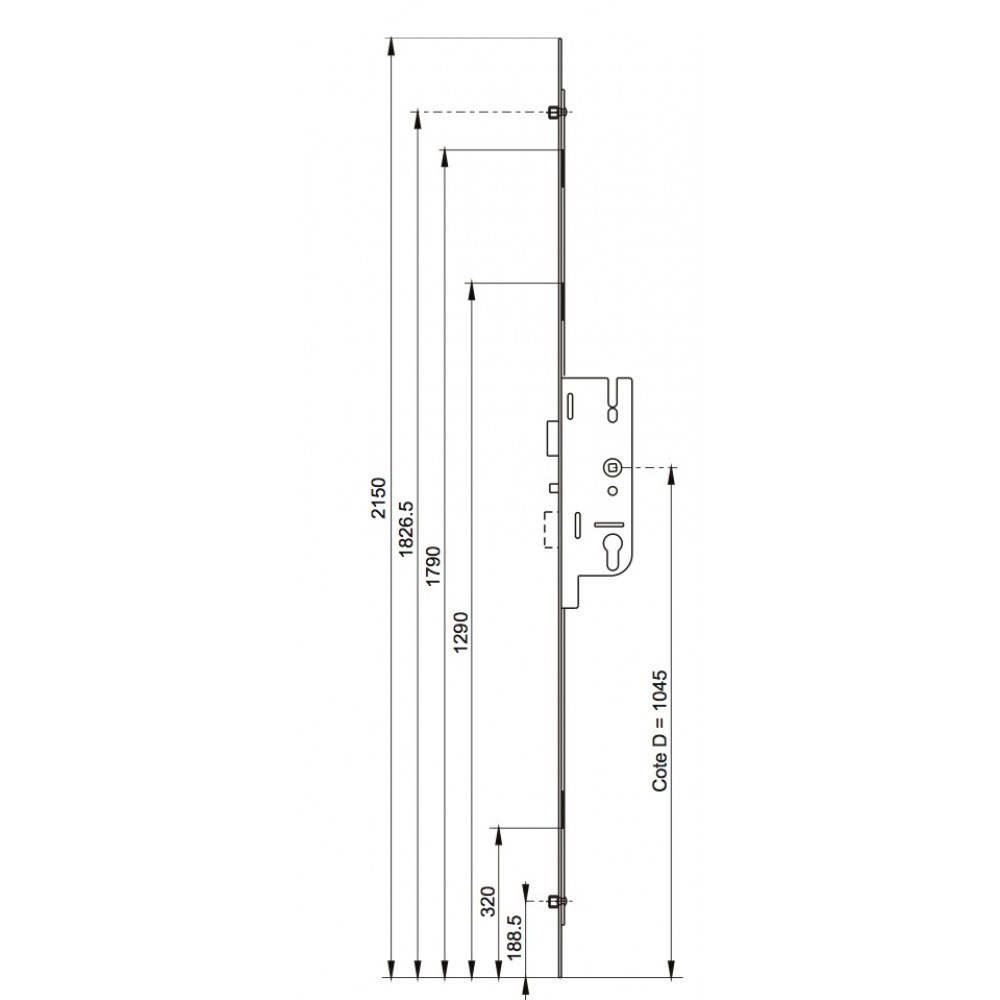

La têtière à bouts carrés fait 2,5 mm d’épaisseur, et 2150 mm de hauteur (HFF Hauteur Fond de Feuillure). En position ouverte, l’entraxe des galets est de 1638 mm.Crémone en acier traité ferGUard argent®.
La cote D de 1045 mm peut s’ajuster en recoupant le haut jusqu’à 100 mm.
Voici ses caractéristiques : R2 40/70 T18
- Deux galets Rouleaux (R2)
- Un axe de clef 40 mm
- Un entraxe à 70 mm
- Une têtière de 18 mm de large
Elle doit être équipée avec :
- Un cylindre européen : pour une porte de 40 mm d’épaisseur, il faut prendre un cylindre de 30 x 30 mm.
- Des béquilles doubles, avec un carré de 7 mm et un entraxe de 70 mm (pour les poignées sur plaques)
Modèles proches : Fercomatic R2 50/70 T18 (axe de 50 mm)
Modèle équivalent en non-automatique : Europa R2 40/70 T18.
Prévoir 2 gâches de galet T16et 1 gâche centrale selon le type de menuiserie
Crémone de remplacement pour le modèle suivant :
- G-32299
Conseils

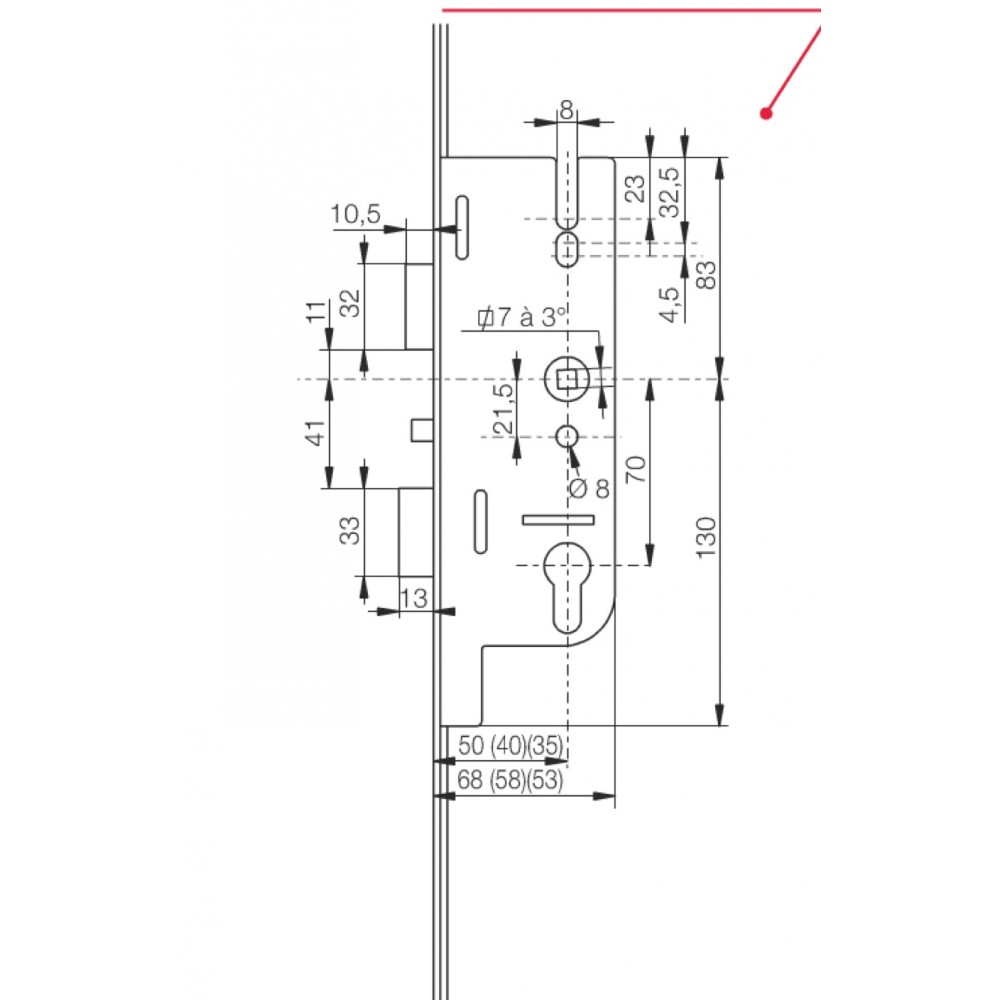

Cette serrure Fercomatic a un doigt au niveau du coffre qui vient déclencher le verrouillage.
Pour un bon fonctionnement, il faut que ce déclencheur subisse un choc ferme et net contre l’enclume de la gâche. C’est ce qui se passe en temps normal quand on vient fermer la porte.
Mais si l’on vient appuyer sur ce doigt déclencheur avant la pose de la serrure sur la porte, par exemple en poussant à la main, il y a un risque de blocage de la serrure. Ce mouvement manuel n’est pas suffisamment fort et peut ne pas amener le doigt dans la bonne position.
Donc, il est important de ne pas manipuler ce doigt avant la pose définitive de la serrure sur la porte.
| Appellation courante ou Famille | Serrure à larder multipoints |
|---|---|
| Conditionnement | Unitaire |
| Cote D | 1045 mm |
| Entraxe | 70 mm |
| Epaisseur du (des) coffre(s) | 14,50 mm |
| Fonction | Pêne dormant |
| Hauteur du (des) coffre(s) | 213 mm |
| Installation | A larder |
| Largeur de la têtière | 18 mm |
| Longueur de têtière | 2150 mm |
| Main | Réversible |
| Manoeuvre d'ouverture | Par action de la poignée |
| Manoeuvre de condamnation | Automatique puis avec la clé du cylindre |
| Marque | FERCO |
| Mesure du carré | 7 mm |
| Modèle de remplacement | G-32299 |
| Mécanisme | A tringle plate sur têtière plate |
| Nombre de galets | 2 |
| Nombre de points de condamnation | 3 |
| Nombre de points de fermeture | 1 |
| Système de condamnation | Pêne dormant et galets latéraux |
| Système de fermeture central | Pêne demi-tour |
| Type d'ouverture | A la française |
| Type d'ouvrant | Porte d'entrée |
| Type de condamnation | Latéral |
| Type de cylindre | Européen |
| Type de serrure | Multipoints |
| Type de têtière | Plate à bouts carrés |
| Version | Pêne demi-tour |
| Code fabricant |
|
| Axe(mm) |
|
| Largeur du (des) coffre(s)(mm) |
|
