Description

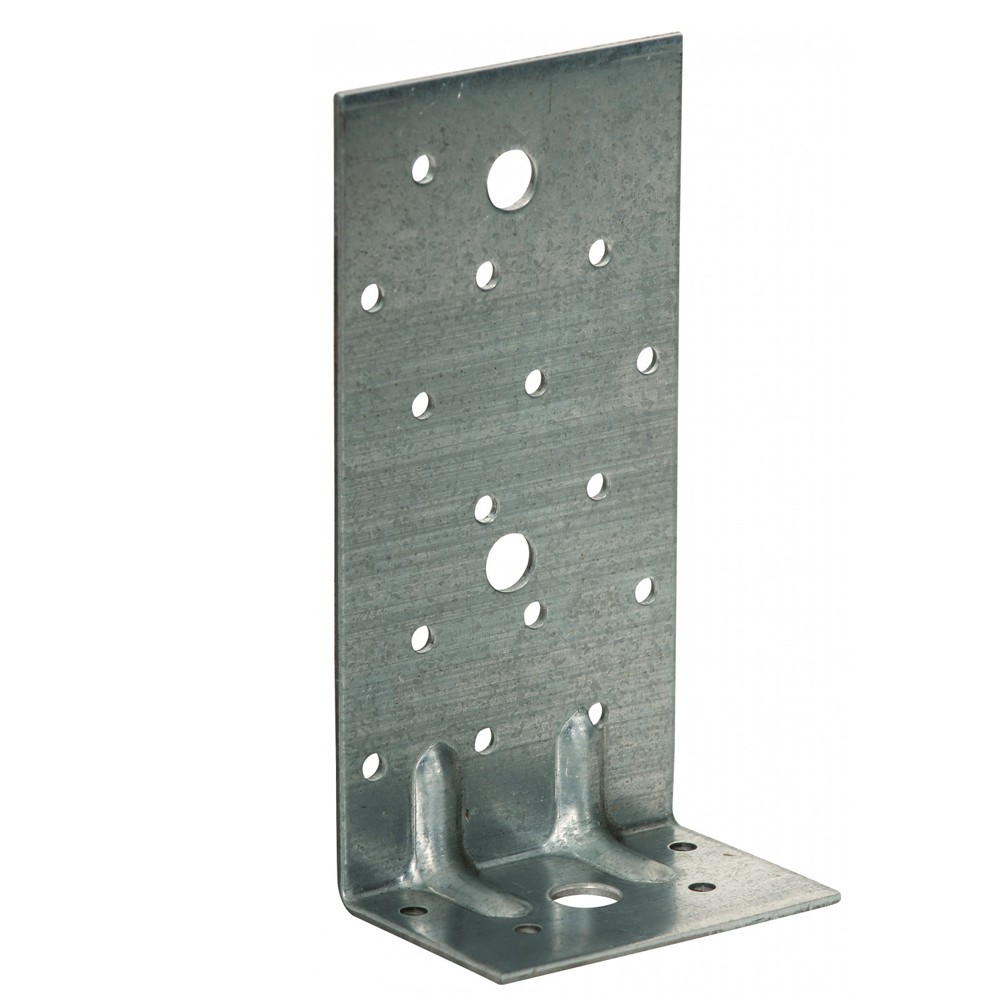

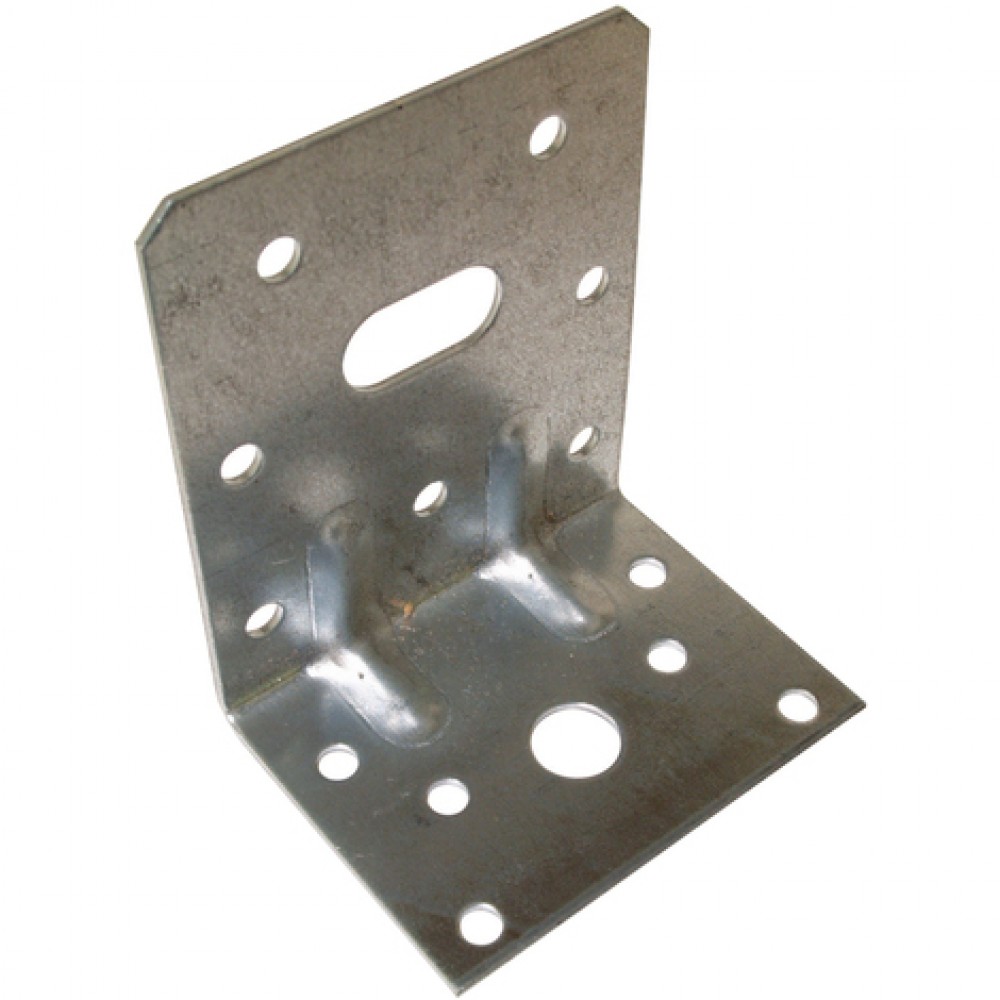

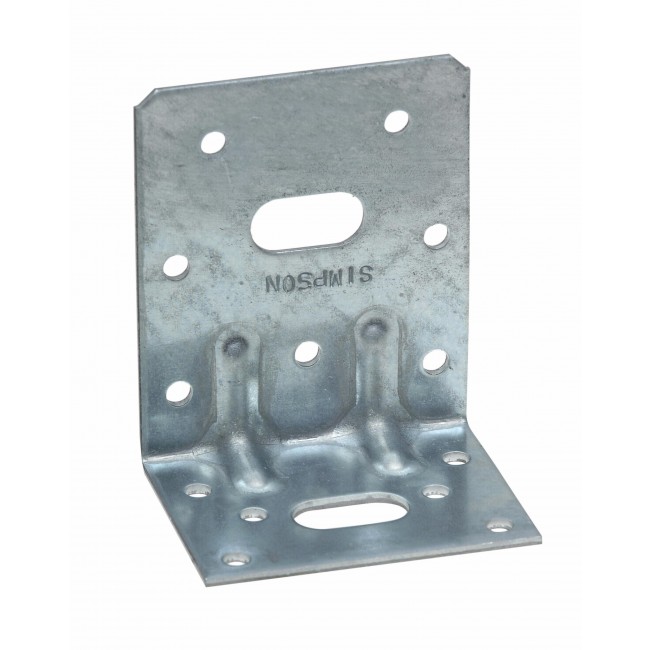

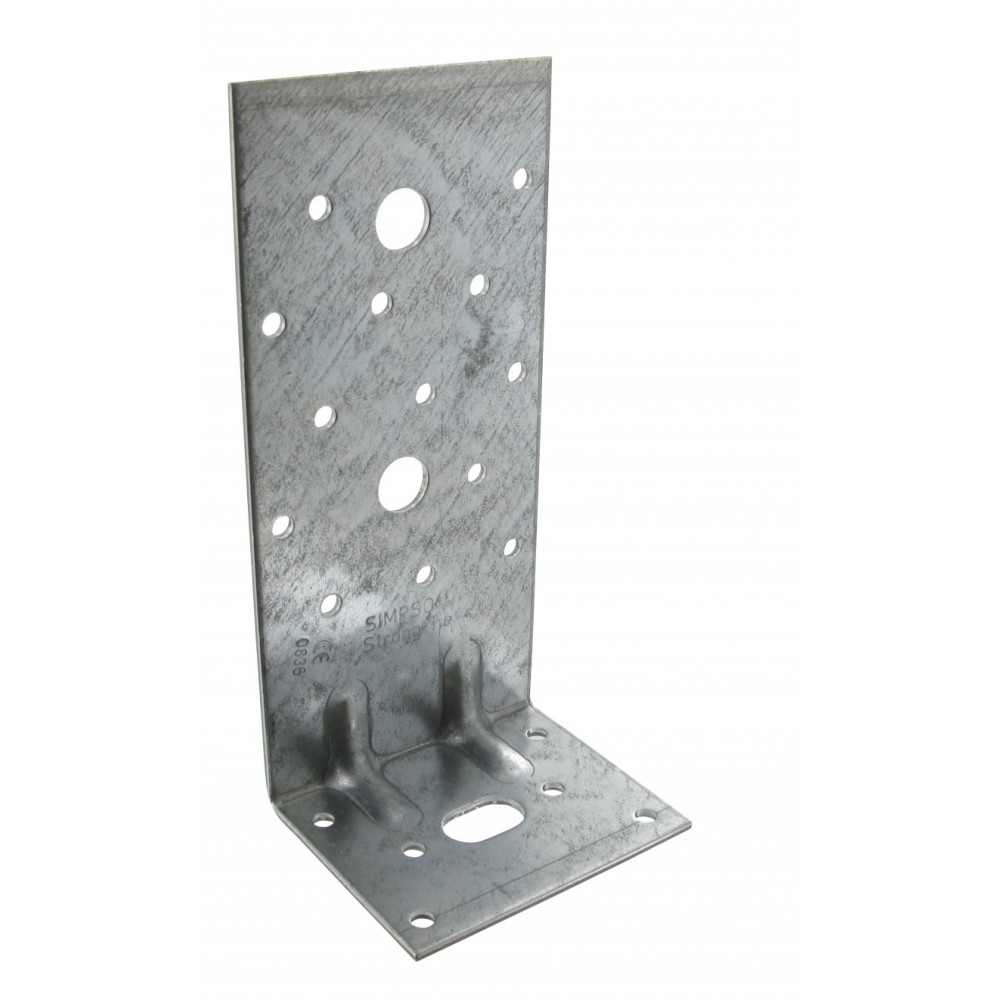

Ces équerres de charpente renforcées SIMPSON Strong-Tie répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

• Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L’humidité de l’air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%
• Protection du métal type Z275 (galvanisé zinc 19 microns)
• Exemples d’utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc

Support

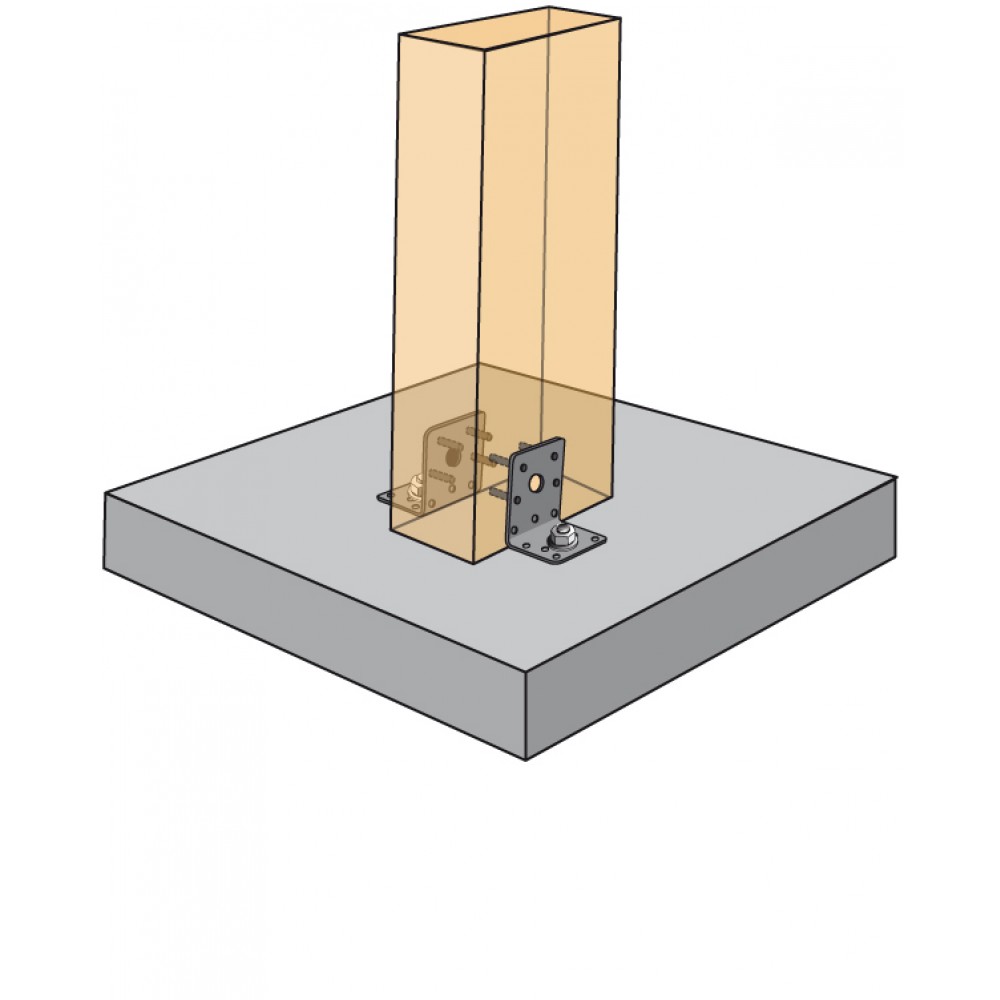

• À clouer sur bois et bois lamellé collé, à goujonner sur béton, à visser sur acier
• Pour la fixation du bois massif ou lamellé collé, des bois composites

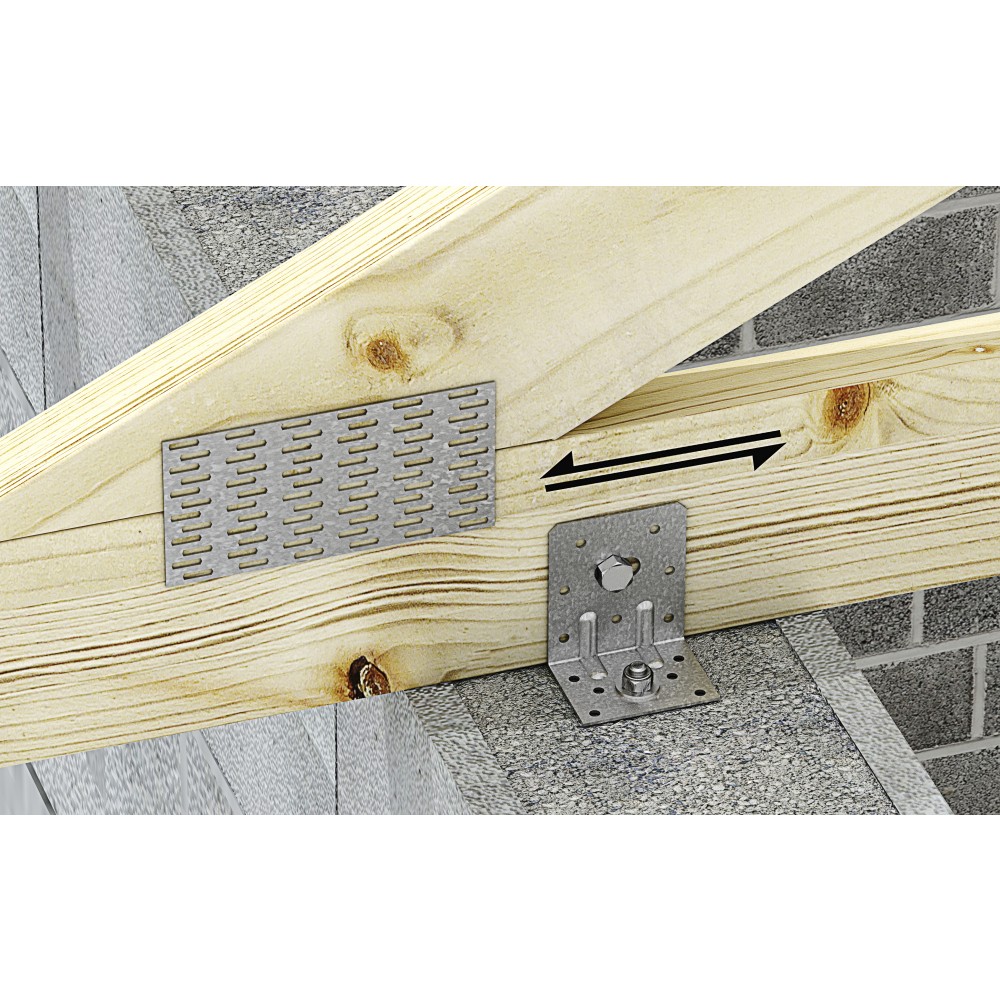

• S’utilise aussi pour la fixation des fermes triangulées

Domaines d’utilisation

• Fixation de fermettes
• Lisses et montants de bardage
• Ancrages de chevrons, consoles, chevêtres

Fixations sur bois :

• Pointes annelées CNA Ø 4.0 x 35 ou Ø 4.0 x 50 mm.
• Vis CSA Ø 5.0 x 35 ou CSA Ø 5.0 x 40
• Boulons
• Tirefonds

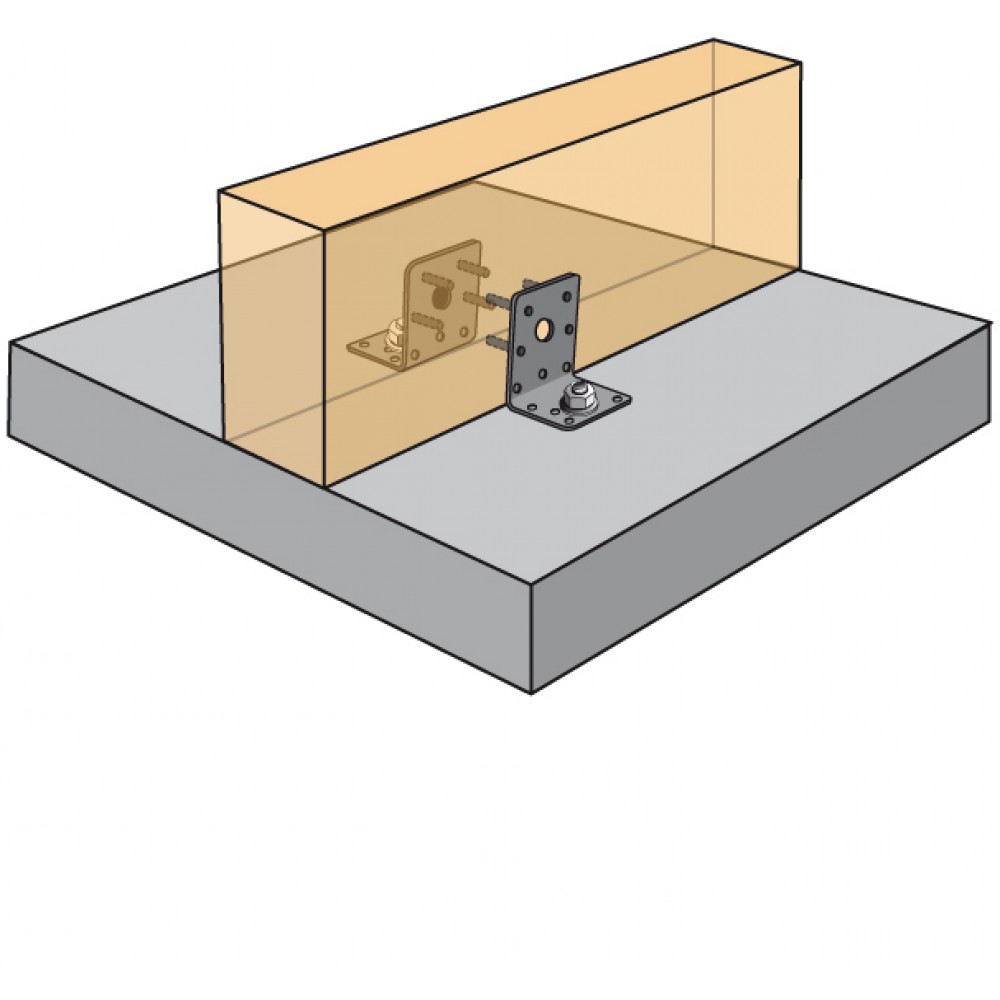

Fixations sur support béton :

• Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35

Fixations support maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130

Fixations sur acier :

• Boulons

Informations techniques

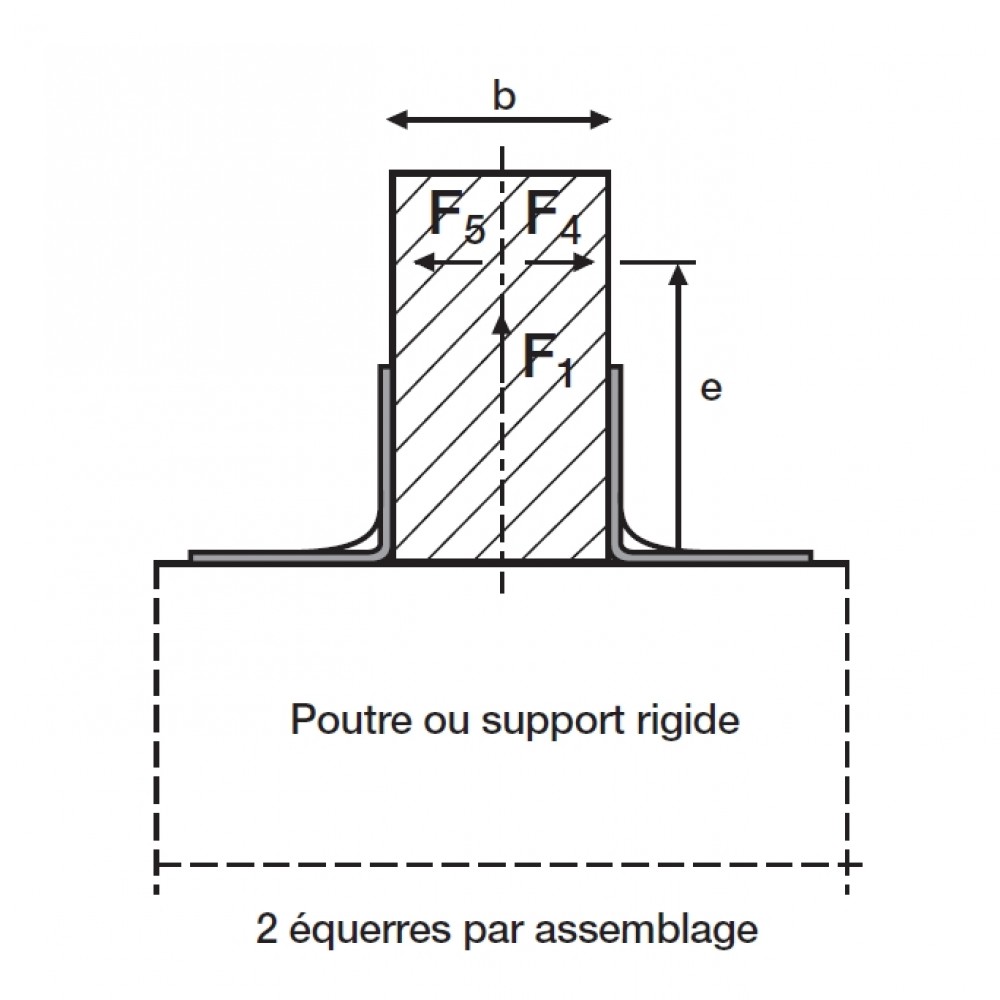

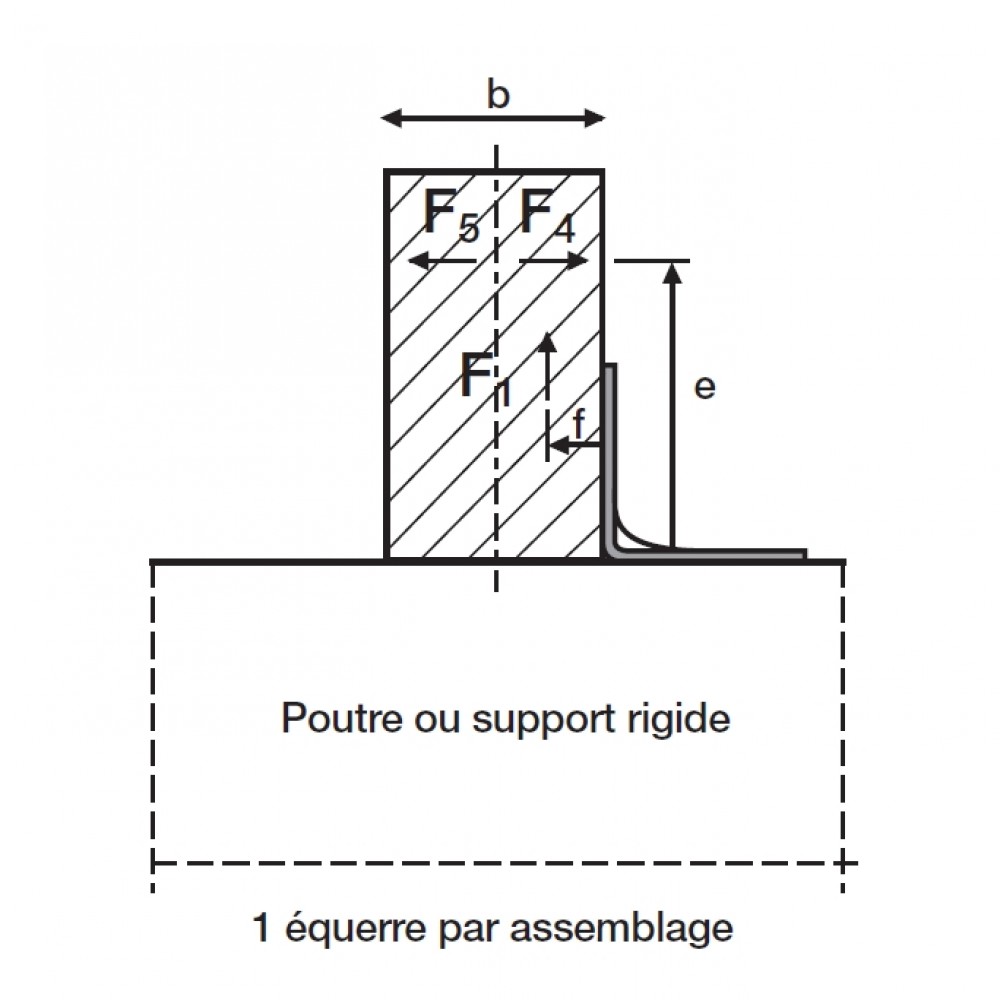

F1 : effort de traction dans l’axe central de l’équerreCas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge

F2 et F3 : effort latéral de cisaillementCas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche

Angle	90 °
Classe de protection	Classe 2 : sous abri (charpente, ossature, etc.)
Finition de protection	Galvanisation Z275
Marque	SIMPSON Strong-Tie
Matière	Acier laminé à froid S250GD
Porte	Bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés, …
Porteur	Bois massif, bois lamellé-collé, bois composite, béton, acier

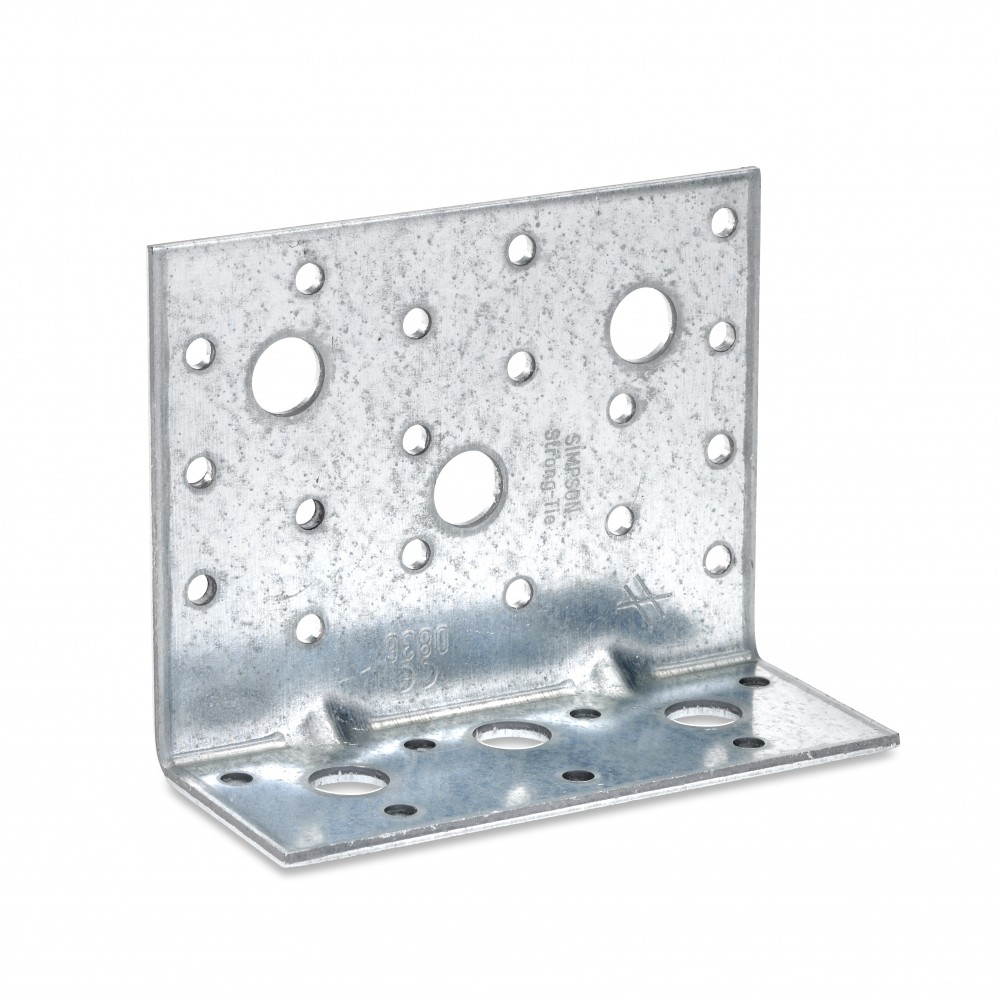

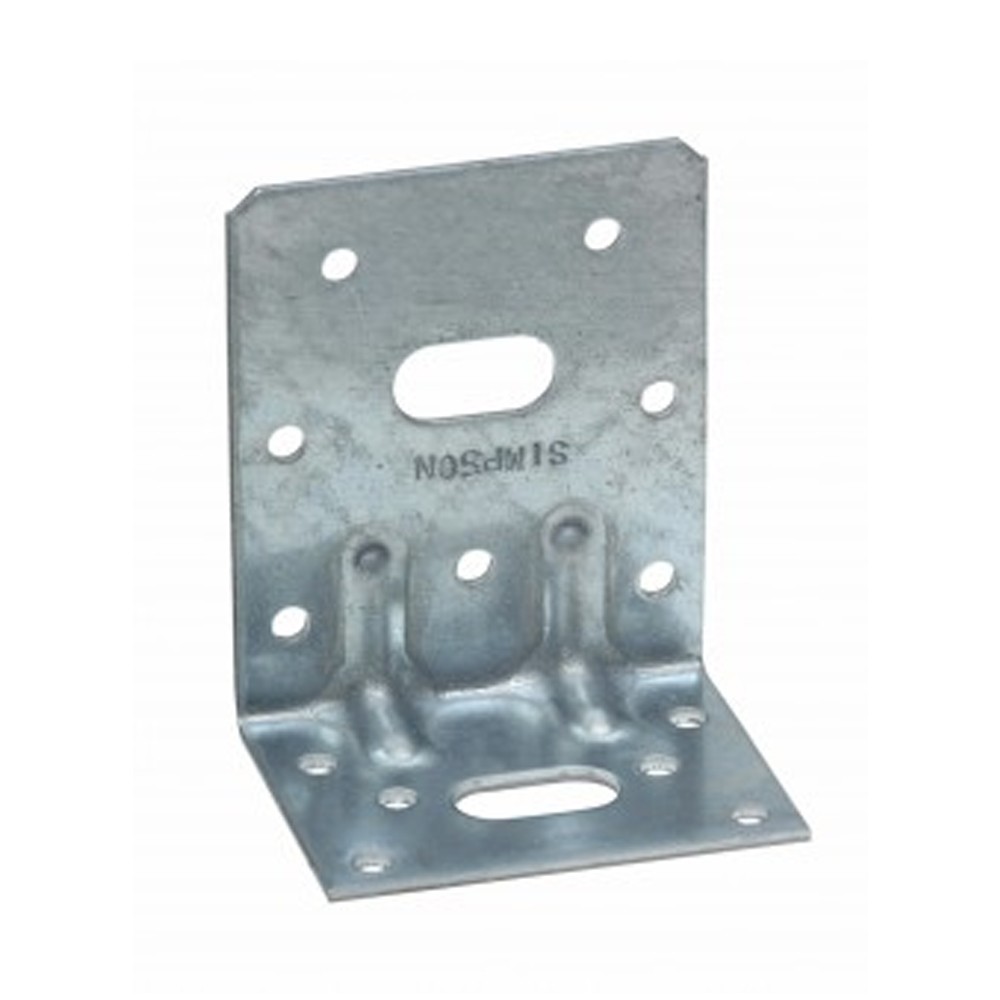

Code fabricant	AE76-R E4/2.5 E19/3 E8/2.5 E5/1.5 E19/3
Conditionnement	25 50 200 Unitaire

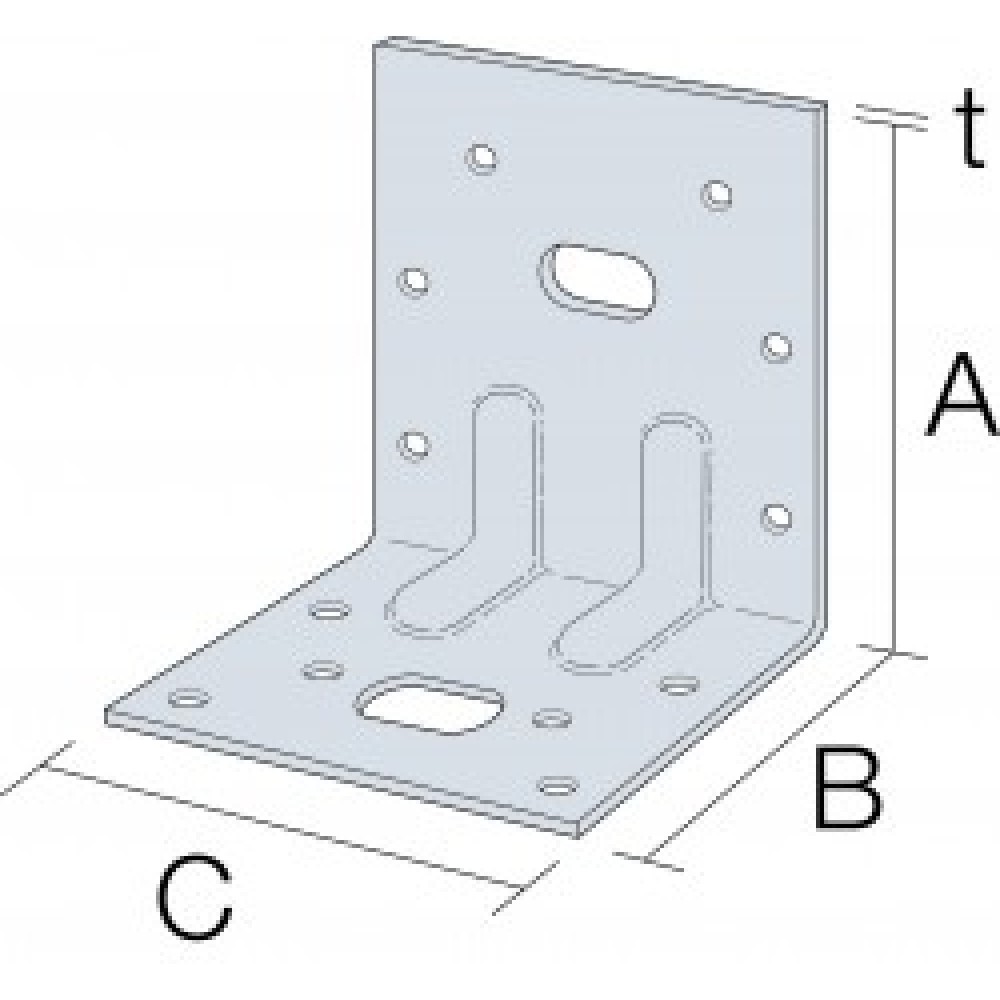

Dimension A(mm)	75 90 100 150 160
Dimension B(mm)	48 50 60
Dimension C(mm)	65 75 76
Perçages Aile A	7 Ø5 – 1 Ø11×22 mm 7 Ø5 – 1 Ø13 mm 12 Ø5 – 2 Ø13 mm 15 Ø5 – 2 Ø13 mm
Perçages Aile B	4 Ø5 – 1 Ø13 mm 6 Ø5 – 1 Ø11×22 mm 6 Ø5 – 1 Ø12×20 mm
Stocké par	Bricozor Le fournisseur
Type	EB ER
Épaisseur t(mm)	1.5 2.5 3
