Description

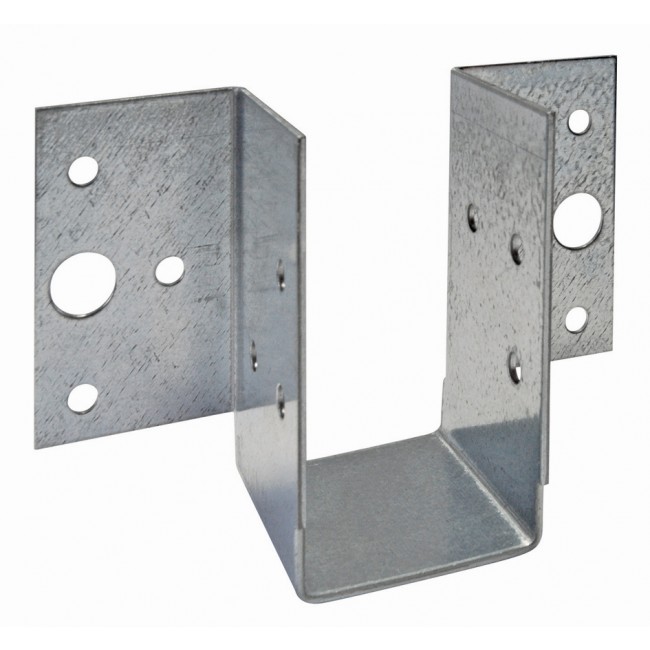

Le mini sabot de panne est un outil indispensable pour fixer les pannes le long du rampant.
Il est également idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales et de terrasses.
Ce produit est fabriqué en métal et possède un indice de protection 2. Il est conçu pour être installé dans un espace abrité, tel qu’une charpente ou un préau. L’humidité de l’air ambiant ne dépasse pas 85 % pendant plus de quelques semaines par an. Le bois de charpente a généralement une humidité de 20 %.
Ce produit a un type de protection métallique Z275 (zinc galvanisé 19 microns).
Mise en oeuvre et fixations
Sur porté :
- Pointes annelées CNA Ø4,0 x 35 ou CNA Ø4,0 x 50 mm.
Sur porteur :Support bois :
- Pointes annelées CNA Ø4,0 x 35 ou CNA Ø4,0 x 50 mm.
- Tirefonds et boulons Ø10 mm.
Support béton :
- Ancrage mécanique : WA M10-78/5.
- Ancrage chimiquetige : filetée Ø10 mm : LMAS M10-130 avec résine AT-HP.
Support métal :
- Boulons Ø10 mm.

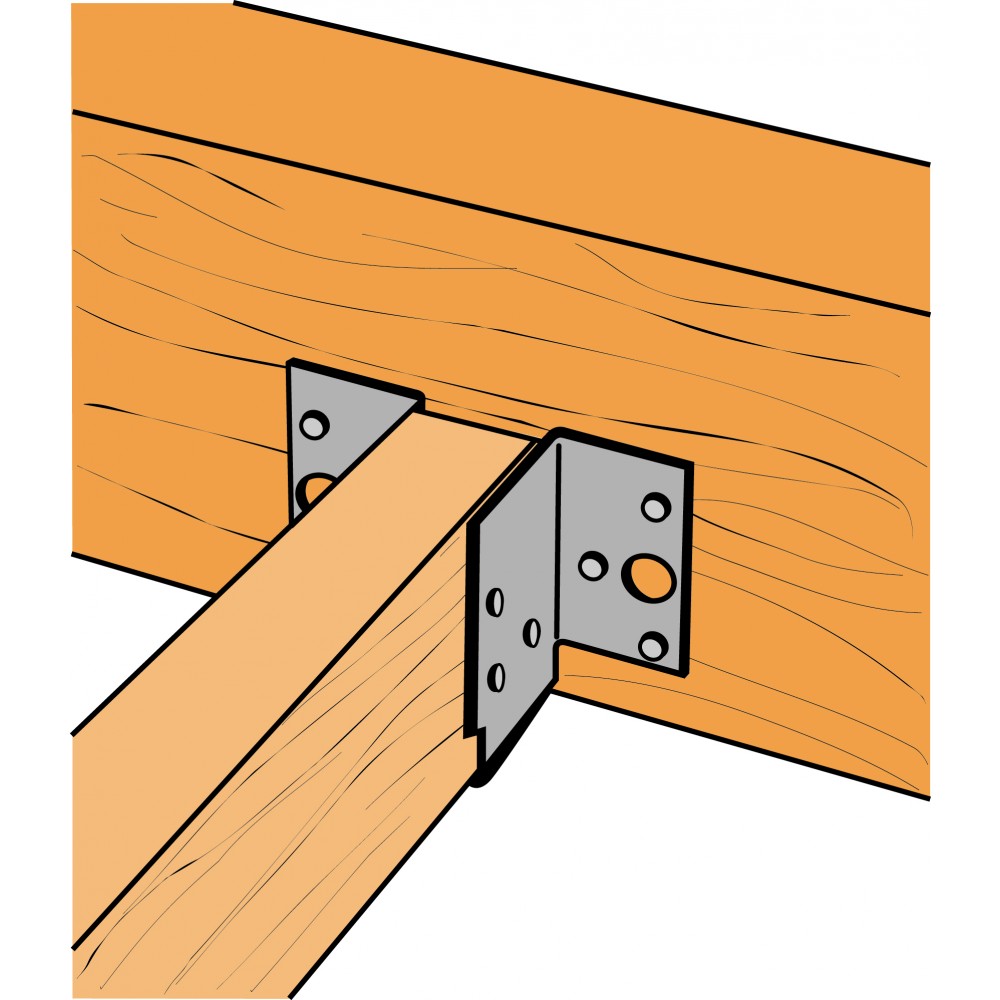

- Fixation de pannes sur support bois
| Classe de protection | Classe 2 : sous abri (charpente, ossature, etc.) |
|---|---|
| Conditionnement | Unitaire |

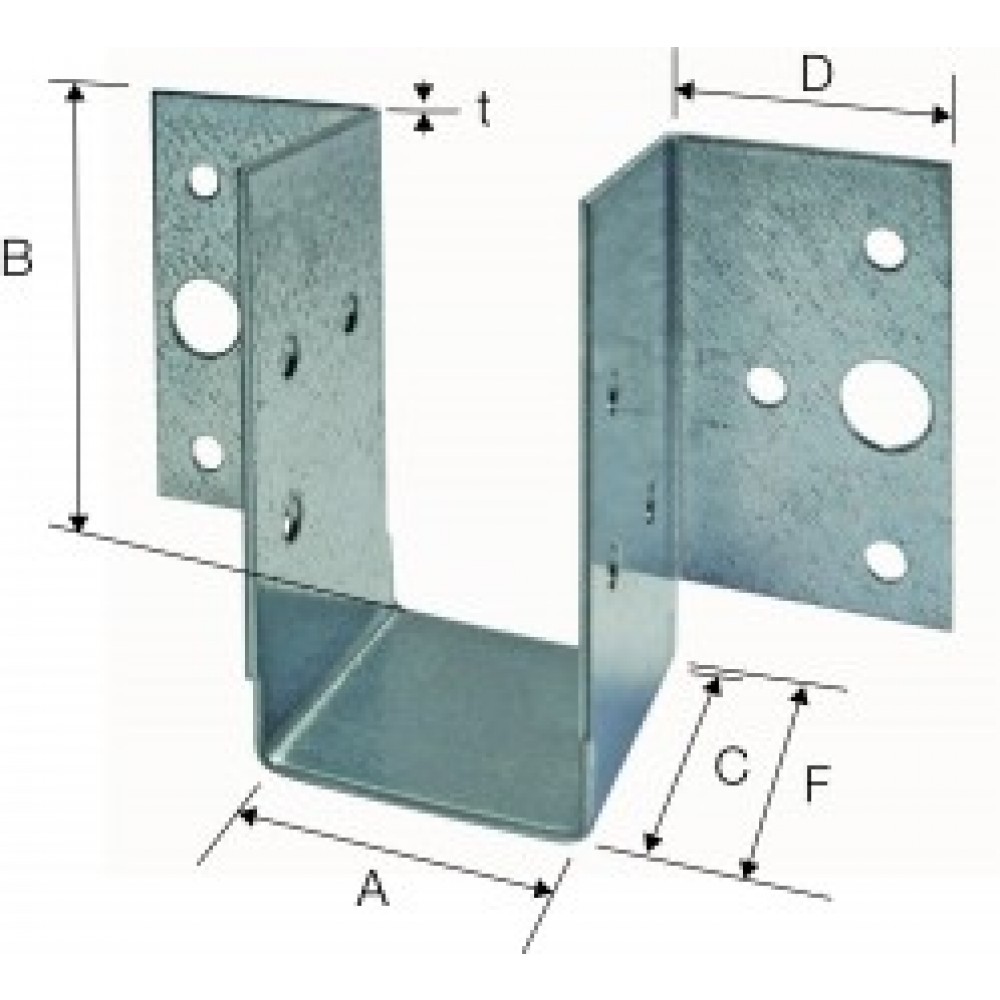

| Dimension A | 38 mm |
| Dimension B | 81 mm |
| Dimension C | 45 mm |
| Finition de protection | Galvanisation Z275 |
| Hauteur de solive maximum | 122 mm |
| Hauteur de solive minimum | 81 mm |
| Largeur de solive | 38 mm |
| Marque | SIMPSON Strong-Tie |
| Matière | Acier laminé à froid S250GD |
| Perçages sur le porteur | 8 Ø5 – 2 Ø11 mm |
| Perçages sur le porté | 6 Ø5 mm |
| Porte | Bois massif, bois lamellé-collé, bois composite, … |
| Porteur | Bois massif, bois lamellé-collé, bois composite, … |
| Stocké par | Bricozor |
| Type | MF |
| Épaisseur t | 1,50 mm |
| Code fabricant |
|
